低压降线性稳压器（LDO）因其管事道理，固然能以低本钱供应高电源质料，但也会弗成避免地形成损耗和发烧题目。面临大压降、大电流，LDO将长年光处于较高的管事温度界限，或许影响其操纵寿命和牢靠性。于是，通过事先理解和评估LDO正在特定管事处境下的温度，并选取必然的要领，可能有用地避免芯片正在长年光的高温下产生热合断和老化。

　　芯片的结温要紧取决于其功耗、散热条款和处境温度。于是，通过抉择分歧的封装版原来下降芯片的结与处境的热阻，是一种下降结温的有用管理计划。

　　因为芯片机合繁杂，往往通过仿真获得热阻的表面准备值。而正在芯片现实工程操纵中，工程师们将表面热阻与现实操纵题目相集合，加以归类，得出少少拥有明明物理事理的热阻。下图出现了芯片焊接正在PCB上时的热阻汇集。

　　图中，热量从结向上通过封装体转达到封装表壳的顶部，它们之间的热阻之和被称为θJC(top)；热量从结向下，通过粘合剂、引线框架基岛转达究竟部散热焊盘，其热阻之和被称为θJB；其它，通过图中总共资料和机合，从结到表部处境的总共偏向的热量，总共道途的整个热阻被称为θJA。

　　固然这些热阻可能通过筑效法真取得，但因为存正在筑设偏差及其他源由，或许不甚正确。于是，正在工程推行中，往往通过芯片发烧和温差，来准备热阻。热阻的界说如下：

　　这意味着非论是裁减芯片的发烧、改用散热机能更好的大型封装、弥补散热器和电扇，仍旧改善PCB的散热打算，都可能裁减芯片温升。

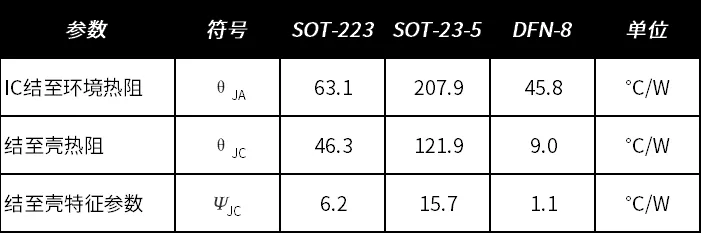

　　咱们可能正在芯片的数据手册（datasheet）中找到一个热阻音讯矩阵，个中就蕴涵了上述θJA和θJC(top)等参数。下表摘自NSR31系列LDO的数据手册。NSR31完善版数据手册官网链接：

　　需求防卫的是，很多工程师会操纵θJA、处境温度和芯片功耗，来准备结温，但这或许会形成较大的准备偏差。

　　从上节图1的θJA界说可能看出，其值不单由芯片自己决断，还很大水平上取决于详细操纵的PCB。分歧的操纵PCB的散热面积、层数、铜厚、板厚、资料、器件结构等方面各不沟通，于是，θJA的值正在分歧的操纵PCB上会有很大分歧。大大都工程师都很眷注我方PCB上芯片的状况。于是，正在热打算中不创议操纵θJA，θJA的要紧上风正在于较量分歧封装类型的热机能方面。

　　往往而言，险些总共芯片数据手册中的θJA，都是操纵行业尺度板衡量或仿真而得的示例值。这些行业尺度平台被称为JEDEC High-K或JEDEC Low-K板。其它，这些JEDEC 板仅由装配正在3x3板上的一个IC器件构成，与现实工程操纵中的PCB有明显分歧。

　　为解析决操纵端的现实题目，表中还供应了热性格参数。这是共同电子器件工程委员会（JEDEC）正在20世纪90年代界说的热目标。就评估新颖封装器件结温而言，它是一个更为容易的目标。代表的是结与参考点之间的温差与芯片花费的总功率的比值，它只是一个构造出的参数。固然其公式和单元（°C/W）与Rθ分皮毛通，但现实上并不是一个“热阻”参数，其界说如下：

　　个中，JC是结到壳的热性格参数，TJC是结到壳的温差，PD是芯片的总耗散功率。于是，求TJ时，起初要衡量表壳温度TC，准备芯片的总耗散功率PD，再操纵以下公式准备：

　　个中，JC可能通过数据手册中的热阻音讯矩阵获取。当芯片表部散热条款固按时，JC与θJC成正比。与分歧操纵端分歧很大的θJA比拟，固然JC也受到PCB散热才华的影响，但咱们可能近似地以为，正在大大都操纵中，该影响并不明显。详细源由如下。

　　式中：θCA为壳处处境的热阻。当没有正在芯片表貌装配散热器时，θCA弘大于θJC。由此可得，JC幼于θJA，于是，正在工程上的现实PCB中，操纵JC估算结温的偏差，远幼于操纵θJA来估算的偏差。

　　因为集成电道表部被塑封料（mold compound）包裹，结没有揭露正在表，于是咱们无法通过热电偶或红表温度计，直接衡量芯片内部结点的温度。关于很多大型封装集成电道，比如CPU或GPU，往往齐集成一个热传感器，用于衡量TJ。但关于幼型封装集成电道，因为受到尺寸和本钱的范围，多数没有这种TJ传感器的成效。于是，咱们务必通过测试和热理解来估算TJ。

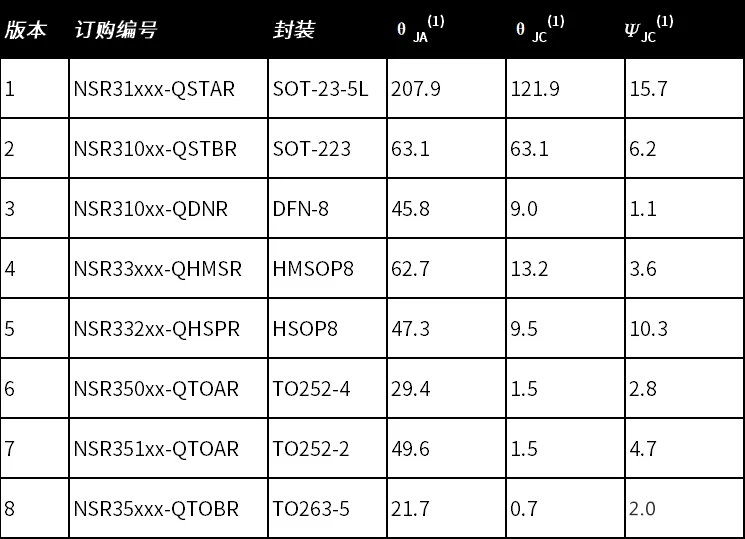

　　NSR31/33/35系列LDO有8种封装，详细音讯如表2所示。采用分歧封装的种种热阻已正在芯片数据手册的热阻矩阵中标明。其音讯概述如下。

　　表2中总共参数均遵照JEDEC尺度取得。通过表θJA较量可知，SOT-23-5L封装的散热机能最差，TO263-5封装的散热机能最好。当需求获取LDO正在特定操纵电道板上的结温时，可能操纵公式（2-2）：

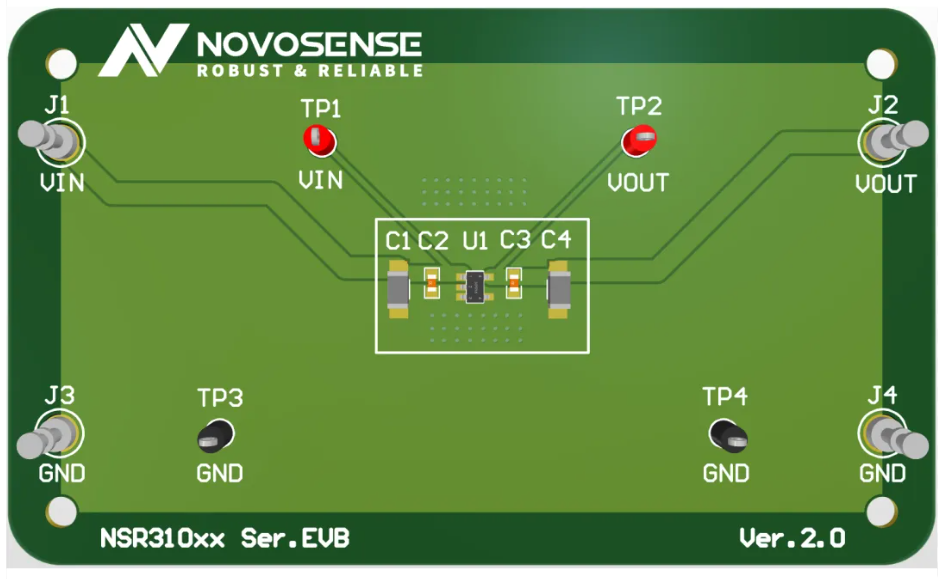

　　接下来以NSR31050-QSTAR为例，正在EVM板上衡量和准备其结温和现实热阻θJA，以供参考。详细来说，EVM板采用四层打算（88mm x 53mm），铜厚为1盎司，总散热面积约为4600平方毫米，如图3所示。

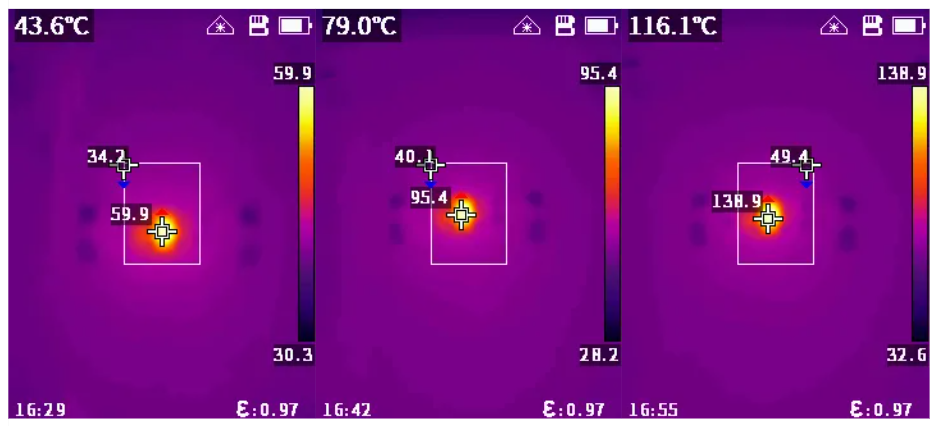

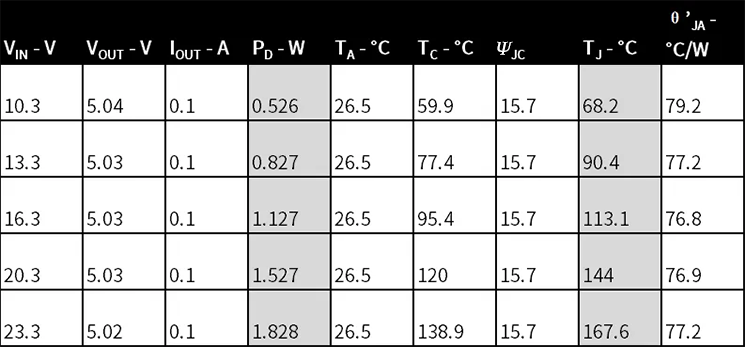

　　正在室温透风恒定的情景下，通过给LDO施加必然的电压和负载，可能将其功耗从0W弥补到亲密热合断。正在分歧功耗设备下，让芯片管事5分钟温度不变后，操纵手持式红表测温仪衡量芯片顶壳的温度。使用途境温度、壳温、功耗和JC的公式，来对EVM板上芯片的结温和热阻θJA实行估算。结果如表3所示。

　　从表3可能看出，正在此EVM板上，测得的结处处境的热阻θJA约为77.5°C/W，远低于JEDEC 尺度的207.9°C/W。

　　综上所述，正在现实操纵中，芯片存正在多种热传导途径，热量亦通过多个通道转达。咱们很难像估算总功耗相同，正确获得由特定途径传导的功耗。于是，热性格参数JC更适适用于估算结温，使用热性格参数JC，同时集合公式（3-1）来估算结温更为正确和厉谨。
